超声波液位计
csbywj
  • 商品名称:超声波液位计全系列
  • 添加时间:2020-01-17 11:06:49
  • 推荐度:
  •
介绍:

一、概述

    超声波液位计也称超声波物位计、超声波水位计、超声波料位计。是一种优良的非接触的界面测量设备。超声波液位计安装于容器上部,在电子单元的控制下,探头向被测物体发射一束束脉冲信号,声波被物体表面反射,反射回波由探头接收并转为电信号。

 超声波适合石油、化工、自来水、污水处理、水利水电、钢铁、煤矿、电力、交通以及食品加工等行业。它安装操作简便,适用性广,性价比高,是一款物美价廉的物位、液位测量设备。超声波各种量程均可定制(普通、防腐、防爆)。



二、主要技术参数

1、量程:4m、7m、10m、15m、20m、25m(可按需定制)

2、电源:24VDC或220VAC

3、输出:4-20mA、232、485、HART协议(任选一种)、开关量(选配)

4、精度:0.25~0.5%

5、接线:二线制或三线制或四线制

6、环境温度:-30~50℃(高温可到90℃,订货前请说明)

7、安装尺寸:φ68~70mm(默认螺纹G2)

8、防护等级:IP65、IP67、IP68

三、换能器安装注意事项

1、换能器发射面到低液位的距离,就小于选购仪表的量程;

2、换能器发射面到高液位的距离,应大于选取购仪表的盲区;

3、换能器的发射面应该与液体表面保持平行,见图3-1;

4、换能器的安装应尽量避开其正下方有遮挡物或泡沫的位置,见图3-2、图3-3;

5、换能器的安装应尽量避开其正下方是进、出料口等液面有剧烈波动的位置,见图3-3。



四、安装指导

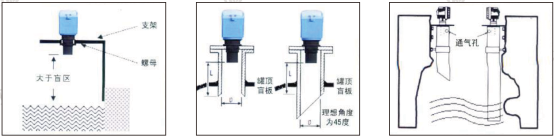

1、安装探头时,探头面液位的距离要超过盲区,探头端面应伸入罐内。(加延伸管例外)

2、注意安装角度,探头应与液位垂直。

3、避开加料扇区。

4、不可在一个罐内同时安装两个超声波仪表。

5、不能贴壁安装,应保持一定距离0.3-0.8m(具体视量程)。

[延伸管安装]

1、若被测液高点位位于盲区范围内,探头须安装在延伸管上。

2、延伸管直径、长度有要求。详见下图。

3、延伸管内避免形成冷凝和粘结。

4、延伸管内表面尽可能光滑(无焊接和接缝)。

5、延伸管管口须光滑。有45度的倒角为理想。

[波导管安装]

若现场存在强烈的回波干扰(如在狭窄竖井、无法规避的台阶等),推荐使用直径100mm-300mm的超声波导波管(如PE或PVC的污水管)。波导管内表面尽可能光滑无焊接,顶部有通气孔。管口有45度的倒角为理想。确保导波管不被弄脏,如果有必要,定期清理导波管。
